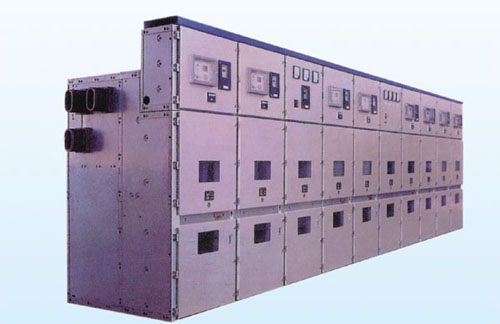

CKYN28A-12系戶內金屬鎧裝抽出式開關設備(以下簡稱開關設備)，系3-10千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足DL/T404-91，IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，既可配用VSI真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。
技術參數:
額定電壓 kV 3，6，10
最高工作電壓 kV 3.6，7.2，12
工頻耐受電壓 kV 42
雷電沖擊受電壓 kV 75
額定頻率 Hz 50
額定電流 A 630--3150
額定電流 A 630----3150
額定短時耐受電流（4S） kA 16----50
額定峰值耐受電流 kA 40----125
防護等級 外殼1P4X，隔室間1P2X
使用環境條件:
正常使用條件:
1.周圍空氣溫度上限 +40℃ 下限 -10℃
2.海拔設備安裝場所的最大海拔高度1000m
3.環境溫度日平均相對濕度不大于95%，月平均相對溫度不大于90%。
4.地震地震烈度不超過8度
5.周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污染。
6.無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
|
